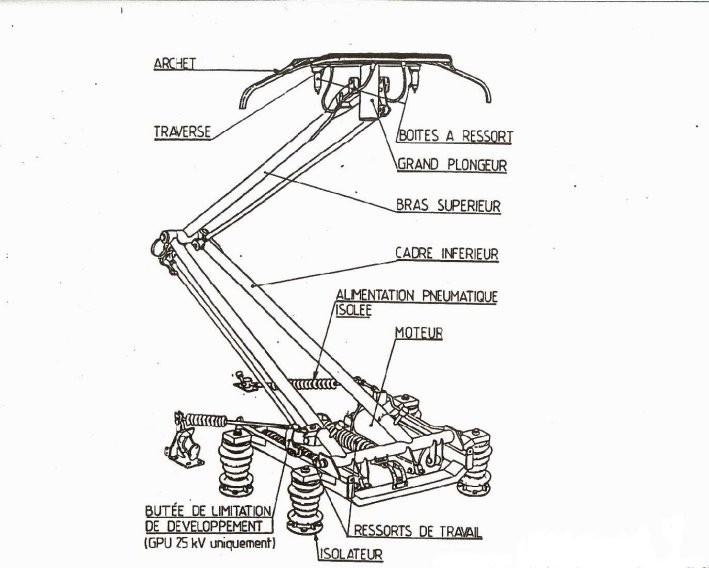

pantographe : bras articulé situé sur la toiture des motrices et servant au captage du courant par frottement sur la caténaire.

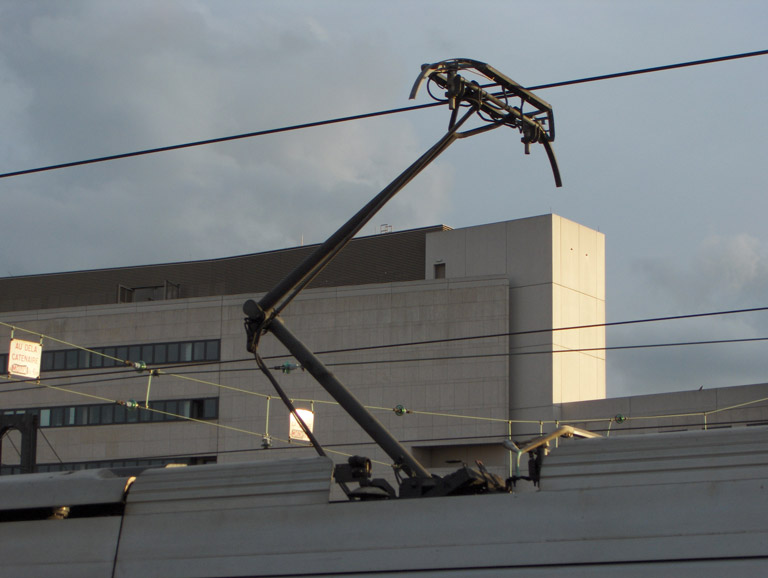

pantographe 1500 V d'une rame Duplex

Pantographe 1500 volts d'une rame Duplex

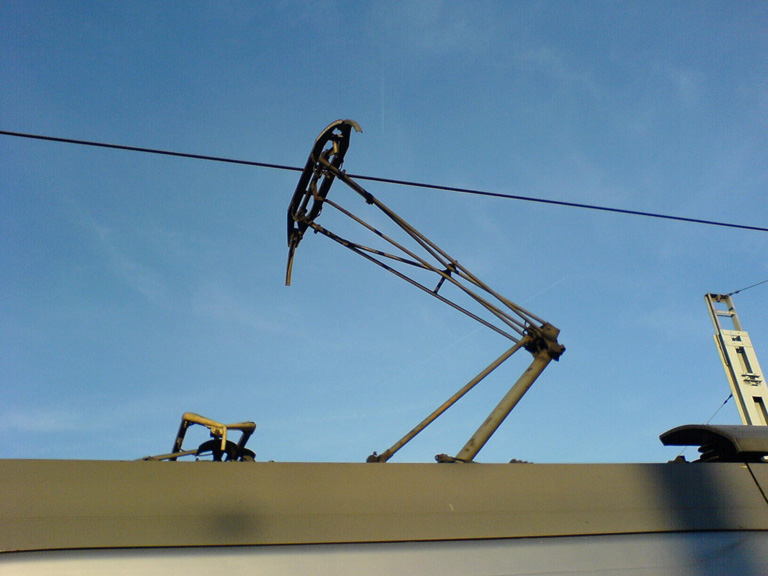

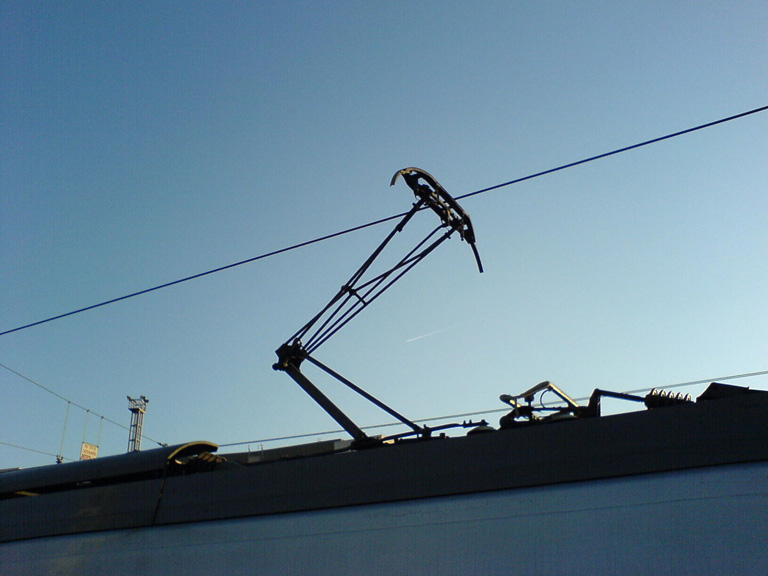

Pantographe 1500 volts d'une rame SE

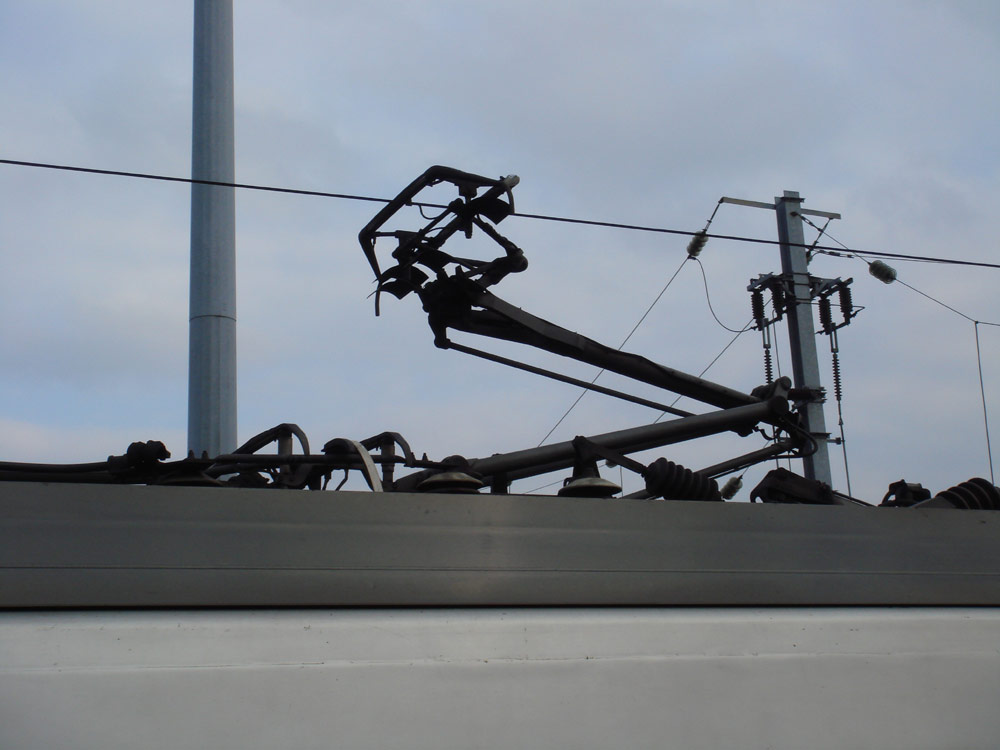

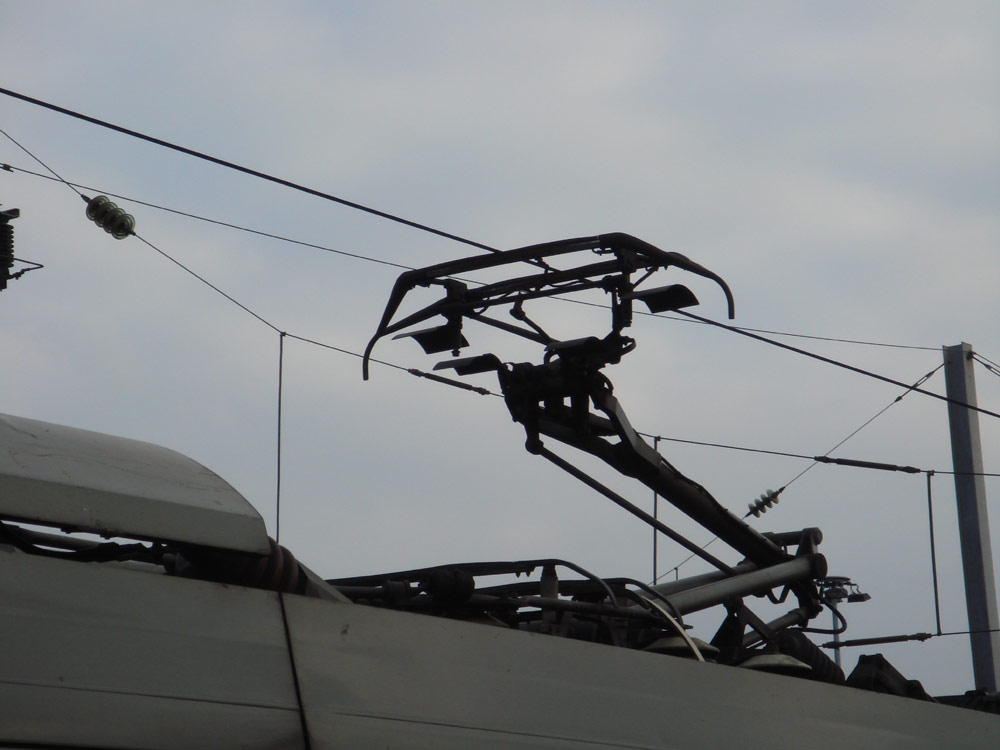

Pantographe GPU 25 kV d'une rame Atlantique

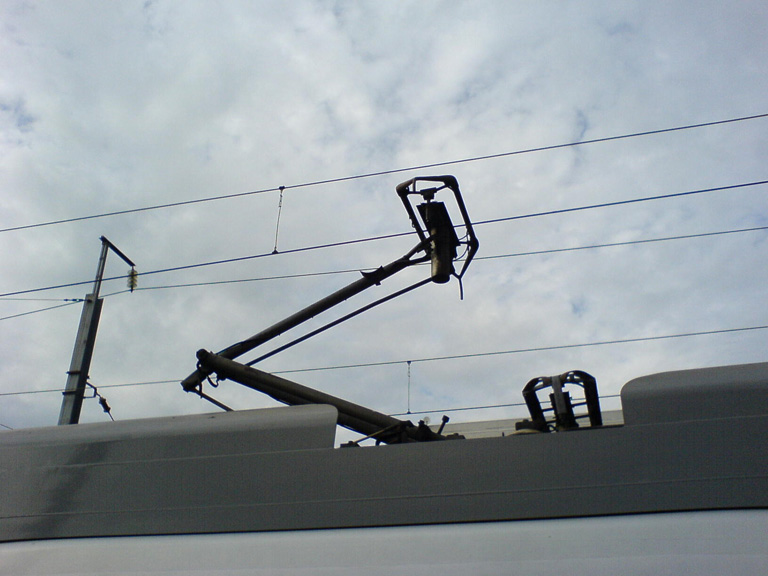

pantographe 25000 volts GPU (grand plongeur unique) d'une rame Atlantique



pantographe double étage du TGV SE

Vigie Mélusine

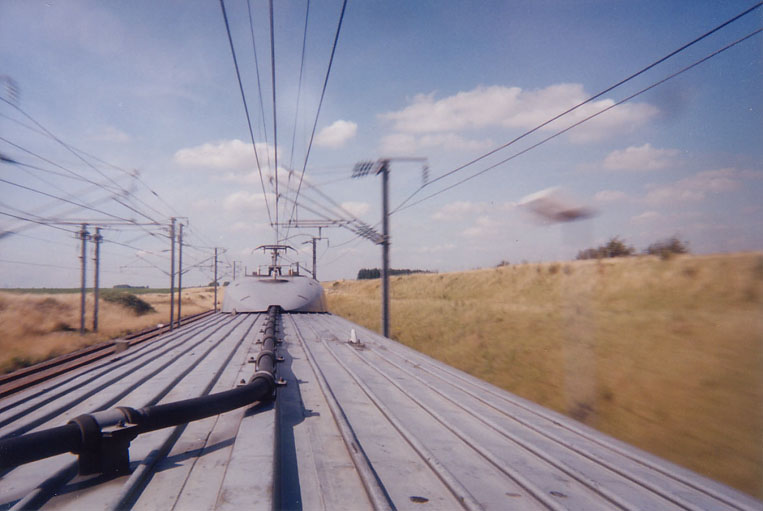

Vue du pantographe GPU prise à 300 km/h depuis la vigie de la voiture d'essais Mélusine. Au premier plan on reconnaît la ligne de toiture qui sert à alimenter la motrice d'extrémité lors des circulations sous 25000 volts 50 Hz.
